| 产品参数

PBM045-S1

性能参数 PBM045-S1 单位
峰值推力 198.0 N
持续推力 73.7 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 16.0 N/SQRT(W)
持续功率 21.1 W
最大线圈温度 120 ℃
力常数 30.7 N/Arms
磁变周期 24 mm
电阻 3.7 Ohms
电感 25.3 mH
电气时间常数 6.9 ms
反电动势常数 25.1 Vpeak/m/s
动子质量 0.72 kg
定子质量 2.3 kg/m
吸力大小 0.38 KN

PBM045-S1





PBM045-S2

性能参数 PBM045-S2 单位
峰值推力 391.0 N
持续推力 147.4 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 22.7 N/SQRT(W)
持续功率 42.0 W
最大线圈温度 120 ℃
力常数 61.4 N/Arms
磁变周期 24 mm
电阻 7.3 Ohms
电感 50 mH
电气时间常数 6.8 ms
反电动势常数 50.1 Vpeak/m/s
动子质量 1.37 kg
定子质量 2.3 kg/m
吸力大小 0.8 KN

PBM045-S2





PBM045-S3

性能参数 PBM045-S3 单位
峰值推力 582.0 N
持续推力 221.0 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 27.8 N/SQRT(W)
持续功率 63.4 W
最大线圈温度 120 ℃
力常数 92.1 N/Arms
磁变周期 24 mm
电阻 11 Ohms
电感 73.6 mH
电气时间常数 6.7 ms
反电动势常数 75.2 Vpeak/m/s
动子质量 1.94 kg
定子质量 2.3 kg/m
吸力大小 1.2 KN

PBM045-S3

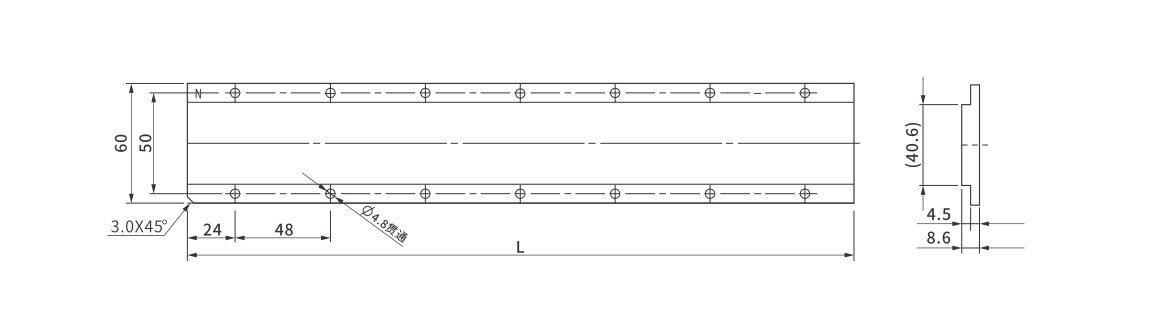

PBM045系列定⼦

PBM045系列定⼦

定子型号(P/N) 磁轨长度“TL”(mm) 孔数量“H”
PBM045-96TL-S 96 4
PBM045-240TL-S 240 10
PBM045-228TL-S 228 12

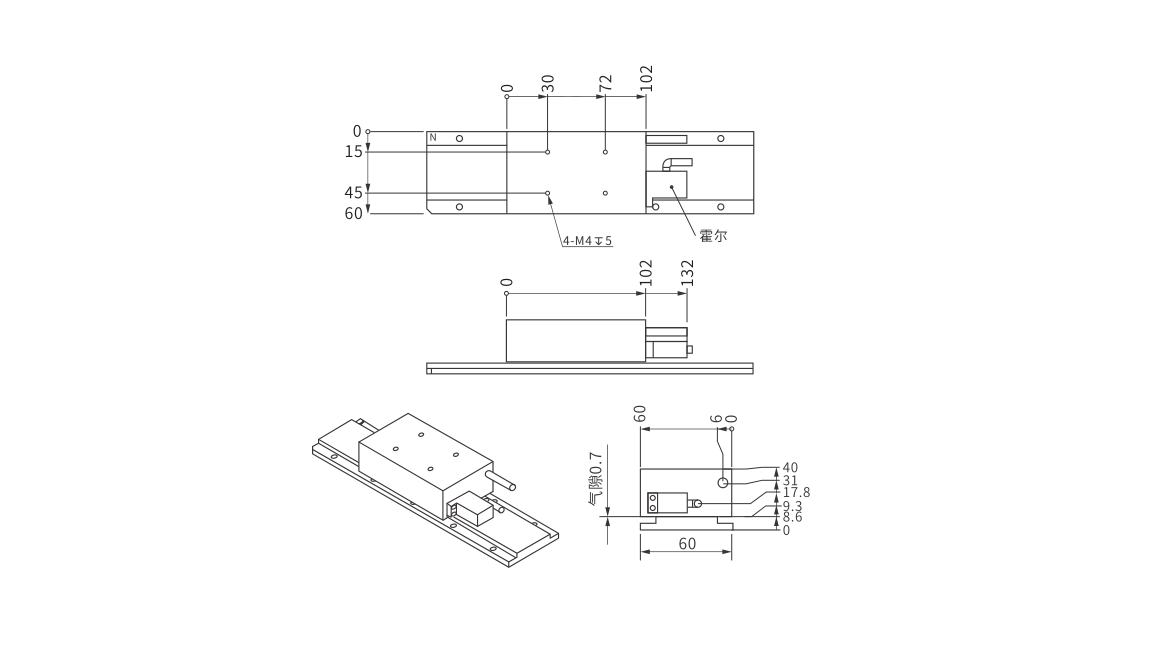

PBM060-S1

性能参数 PBM060-S1 单位
峰值推力 325.0 N
持续推力 118.8 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 22.1 N/SQRT(W)
持续功率 28.8 W
最大线圈温度 120 ℃
力常数 49.5 N/Arms
磁变周期 24 mm
电阻 5.0 Ohms
电感 36.8 mH
电气时间常数 7.4 ms
反电动势常数 40.4 Vpeak/m/s
动子质量 1.08 kg
定子质量 3.3 kg/m
吸力大小 0.6 KN

PBM060-S1





PBM060-S2

性能参数 PBM060-S2 单位
峰值推力 642.0 N
持续推力 237 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 31.3 N/SQRT(W)
持续功率 57.6 W
最大线圈温度 120 ℃
力常数 99 N/Arms
磁变周期 24 mm
电阻 10.0 Ohms
电感 73.2 mH
电气时间常数 7.3 ms
反电动势常数 80.8 Vpeak/m/s
动子质量 1.93 kg
定子质量 3.3 kg/m
吸力大小 1.2 KN

PBM060-S2





PBM060-S3

性能参数 PBM060-S3 单位
峰值推力 975.0 N
持续推力 356.4 N
峰值电流 28.0 Arms
持续电流 7.2 Arms
电机常数 37.9 N/SQRT(W)
持续功率 88.6 W
最大线圈温度 120 ℃
力常数 49.5 N/Arms
磁变周期 24 mm
电阻 1.7 Ohms
电感 12.2 mH
电气时间常数 7.1 ms
反电动势常数 40.4 Vpeak/m/s
动子质量 2.75 kg
定子质量 3.30 kg/m
吸力大小 1.86 KN

PBM060-S3





PBM060系列定⼦

PBM060系列定⼦

定子型号(P/N) 磁轨长度“TL”(mm) 孔数量“H”
PBM060-96TL-S 96 4
PBM060-240TL-S 240 10
PBM060-228TL-S 228 12

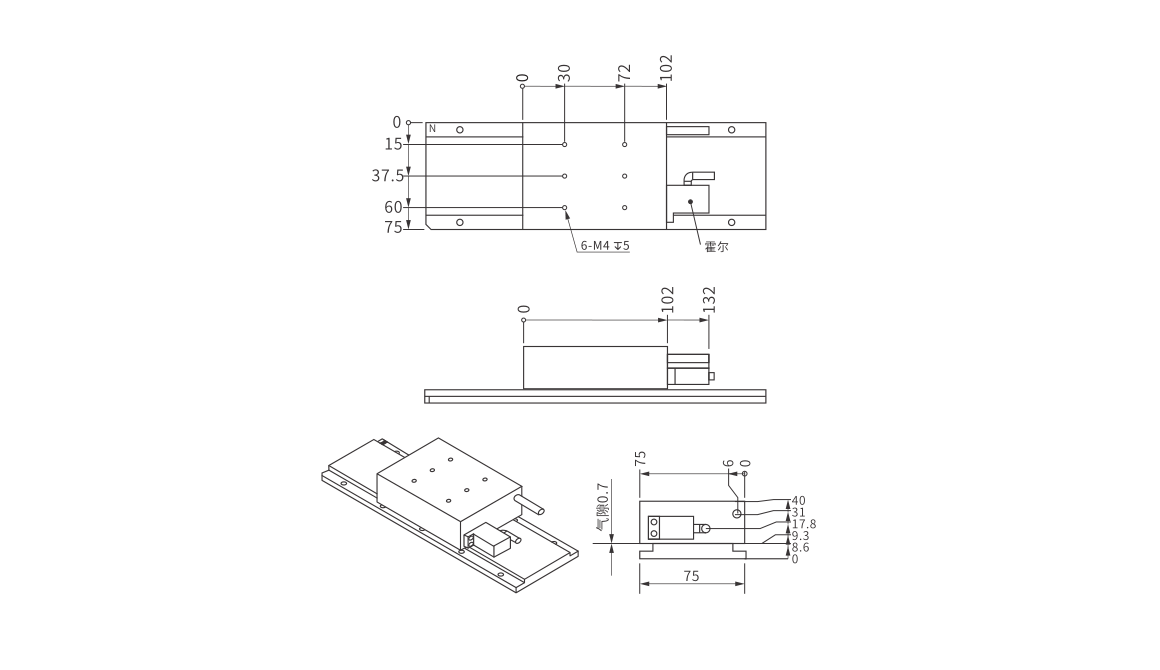

PBM075-S1

性能参数 PBM075-S1 单位
峰值推力 450.0 N
持续推力 162.0 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 26.7 N/SQRT(W)
持续功率 36.7 W
最大线圈温度 120 ℃
力常数 67.5 N/Arms
磁变周期 24 mm
电阻 6.4 Ohms
电感 48 mH
电气时间常数 7.5 ms
反电动势常数 55.1 Vpeak/m/s
动子质量 1.33 kg
定子质量 4.2 kg/m
吸力大小 0.9 KN

PBM075-S1

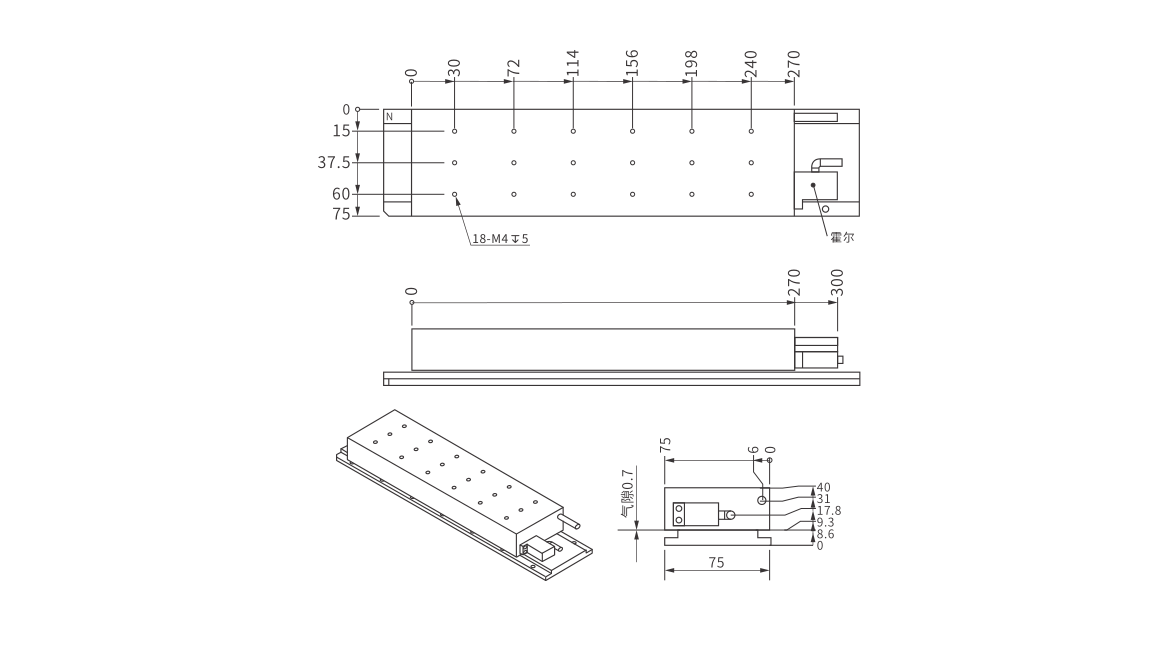

PBM075-S2

性能参数 PBM075-S2 单位
峰值推力 900.0 N
持续推力 324 N
峰值电流 18.0 Arms
持续电流 4.8 Arms
电机常数 37.7 N/SQRT(W)
持续功率 73.7 W
最大线圈温度 120 ℃
力常数 67.5 N/Arms
磁变周期 24 mm
电阻 3.2 Ohms
电感 23.9 mH
电气时间常数 7.5 ms
反电动势常数 55.1 Vpeak/m/s
动子质量 2.47 kg
定子质量 4.2 kg/m
吸力大小 1.7 KN

PBM075-S2





PBM075-S3

性能参数 PBM075-S3 单位
峰值推力 1362.0 N
持续推力 486.0 N
峰值电流 28.0 Arms
持续电流 7.2 Arms
电机常数 46.0 N/SQRT(W)
持续功率 111.5 W
最大线圈温度 120 ℃
力常数 67.5 N/Arms
磁变周期 24 mm
电阻 2.2 Ohms
电感 16 mH
电气时间常数 7.4 ms
反电动势常数 55.1 Vpeak/m/s
动子质量 3.6 kg
定子质量 4.2 kg/m
吸力大小 2.6 KN

PBM075-S3

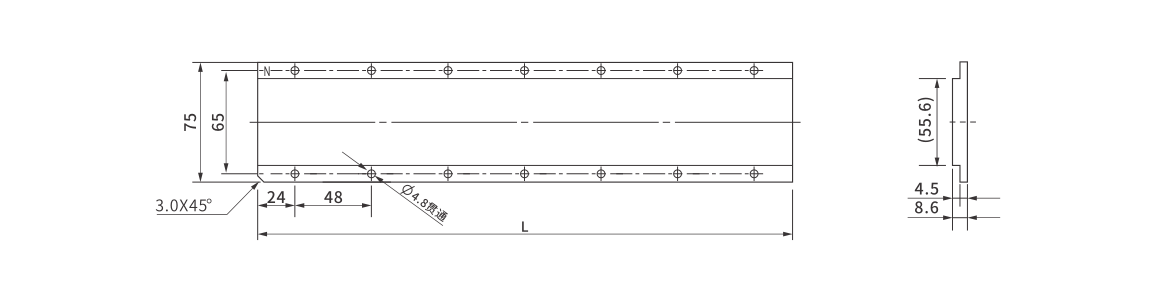

PBM075系列定⼦

PBM075系列定⼦

定子型号(P/N) 磁轨长度“TL”(mm) 孔数量“H”
PBM075-96TL-S 96 4
PBM075-240TL-S 240 10
PBM075-228TL-S 228 12

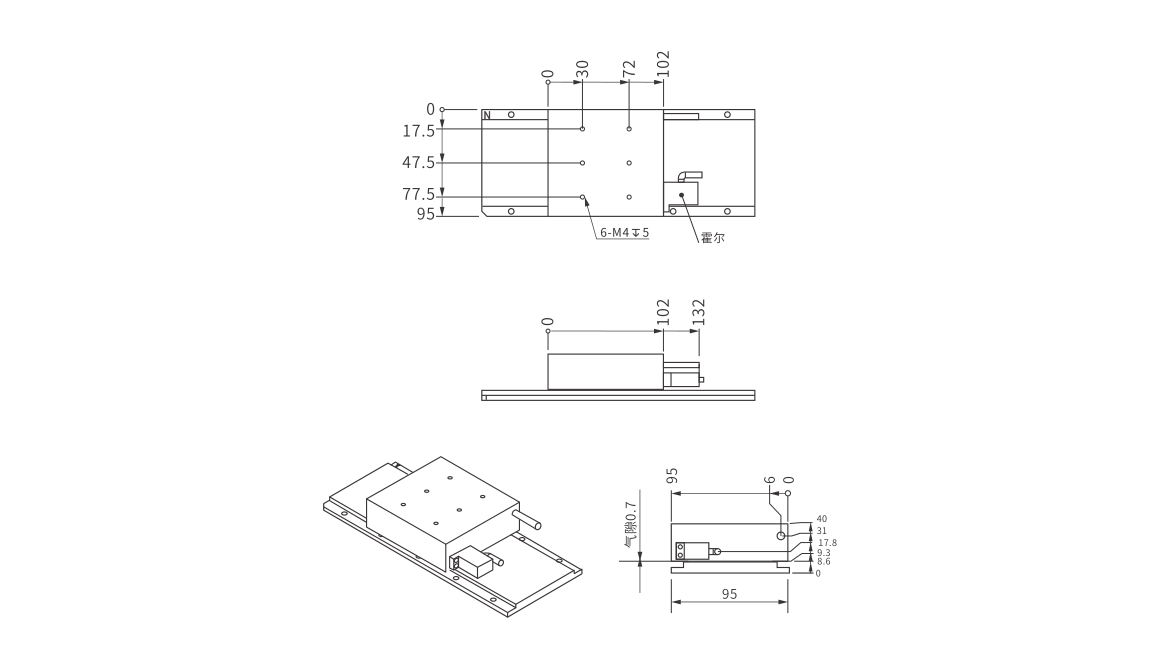

PBM095-S1

性能参数 PBM095-S1 单位
峰值推力 613.0 N
持续推力 224.6 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 32.8 N/SQRT(W)
持续功率 46.9 W
最大线圈温度 120 ℃
力常数 93.6 N/Arms
磁变周期 24 mm
电阻 8.2 Ohms
电感 64.4 mH
电气时间常数 7.9 ms
反电动势常数 76.4 Vpeak/m/s
动子质量 1.74 kg
定子质量 5.5 kg/m
吸力大小 1.2 KN

PBM095-S1

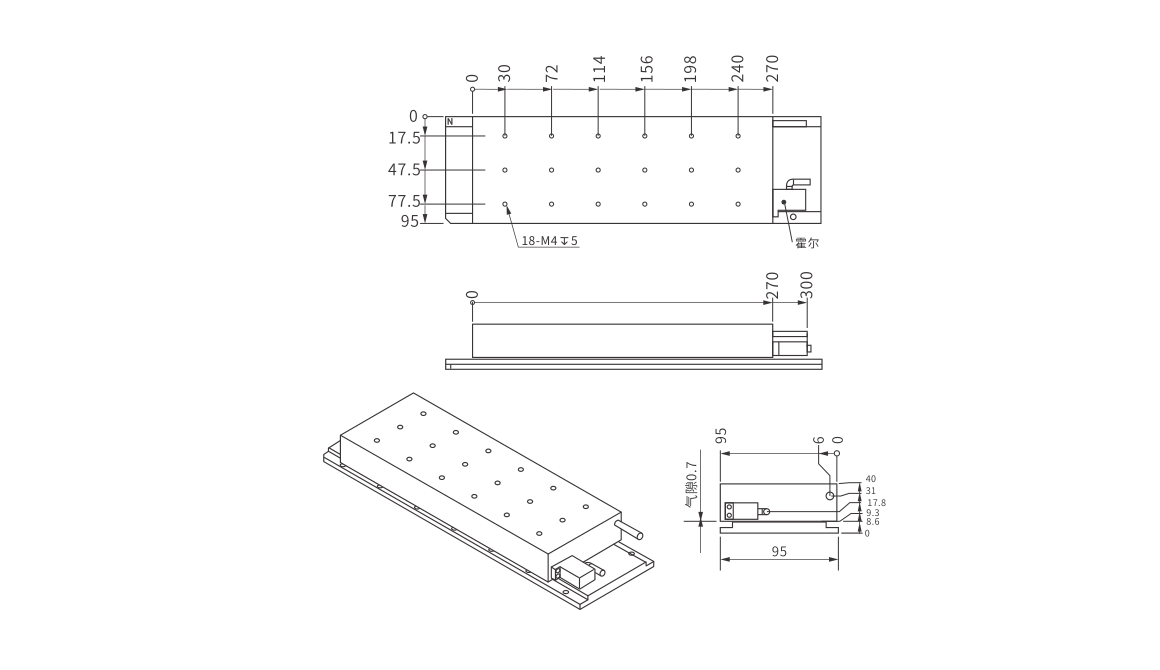

PBM095-S2

性能参数 PBM095-S2 单位
峰值推力 1235.0 N
持续推力 449.3 N
峰值电流 18.0 Arms
持续电流 4.8 Arms
电机常数 46.2 N/SQRT(W)
持续功率 94.5 W
最大线圈温度 120 ℃
力常数 93.6 N/Arms
磁变周期 24 mm
电阻 4.1 Ohms
电感 32.3 mH
电气时间常数 7.9 ms
反电动势常数 76.4 Vpeak/m/s
动子质量 3.2 kg
定子质量 5.5 kg/m
吸力大小 2.3 KN

PBM095-S2





PBM095-S3

性能参数 PBM095-S3 单位
峰值推力 1890.0 N
持续推力 673.9 N
峰值电流 28.0 Arms
持续电流 7.2 Arms
电机常数 56.5 N/SQRT(W)
持续功率 142.0 W
最大线圈温度 120 ℃
力常数 93.6 N/Arms
磁变周期 24 mm
电阻 2.7 Ohms
电感 21.6 mH
电气时间常数 7.9 ms
反电动势常数 76.4 Vpeak/m/s
动子质量 4.7 kg
定子质量 5.5 kg/m
吸力大小 3.49 KN

PBM095-S3

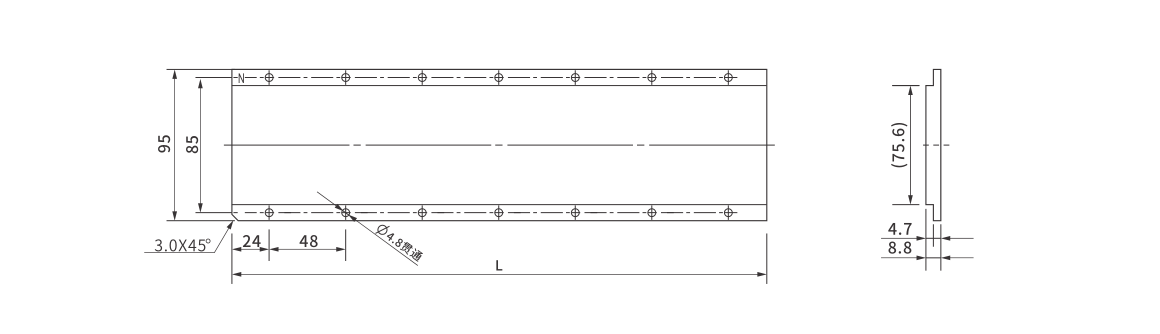

PBM095系列定⼦

PBM095系列定⼦

定子型号(P/N) 磁轨长度“TL”(mm) 孔数量“H”
PBM095-96TL-S 96 4
PBM095-240TL-S 240 10
PBM095-228TL-S 228 12





PBM120-S1

性能参数 PBM120-S1 单位
峰值推力 815 N
持续推力 295.2 N
峰值电流 9.0 Arms
持续电流 2.4 Arms
电机常数 38.1 N/SQRT(W)
持续功率 59.9 W
最大线圈温度 120 ℃
力常数 123 N/Arms
磁变周期 24 mm
电阻 10.4 Ohms
电感 82.7 mH
电气时间常数 8.0 ms
反电动势常数 100.4 Vpeak/m/s
动子质量 2.25 kg
定子质量 7.0 kg/m
吸力大小 1.6 KN

PBM120-S1





PBM120-S2

性能参数 PBM120-S2 单位
峰值推力 1690.0 N
持续推力 590.4 N
峰值电流 18.0 Arms
持续电流 4.8 Arms
电机常数 53.8 N/SQRT(W)
持续功率 120.5 W
最大线圈温度 120 ℃
力常数 123 N/Arms
磁变周期 24 mm
电阻 5.2 Ohms
电感 40.8 mH
电气时间常数 7.8 ms
反电动势常数 100.4 Vpeak/m/s
动子质量 4.2 kg
定子质量 7.0 kg/m
吸力大小 3.1 KN

PBM120-S2

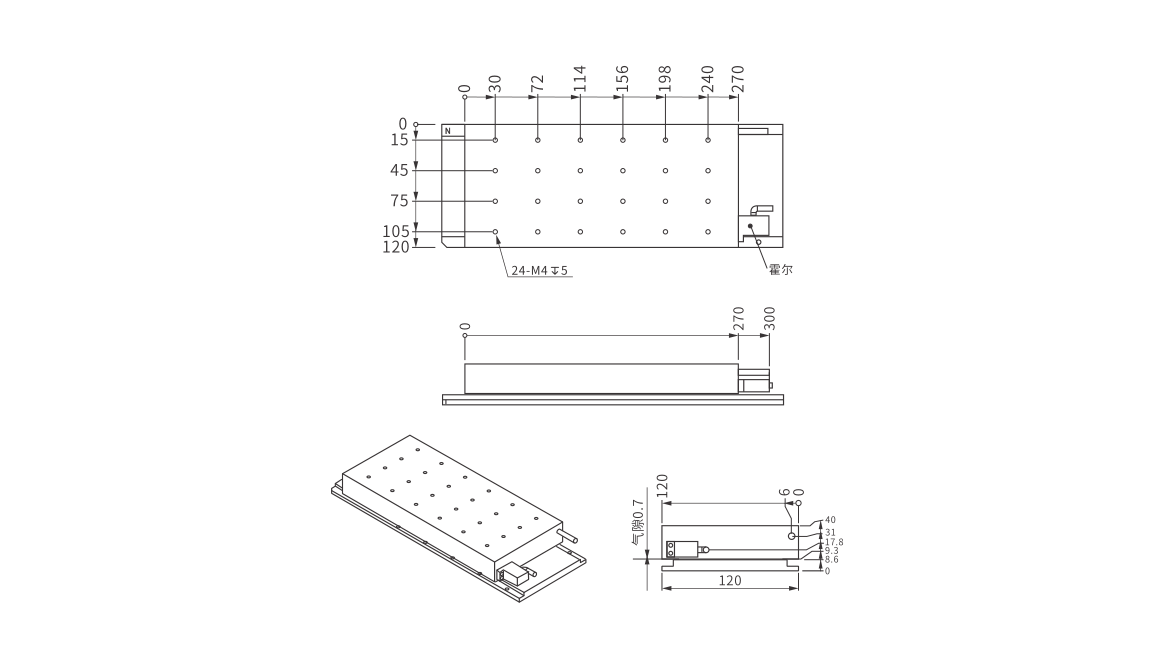

PBM120-S3

性能参数 PBM120-S3 单位
峰值推力 2515.0 N
持续推力 885.6 N
峰值电流 28.0 Arms
持续电流 7.2 Arms
电机常数 65.7 N/SQRT(W)
持续功率 181.4 W
最大线圈温度 120 ℃
力常数 123 N/Arms
磁变周期 24 mm
电阻 3.5 Ohms
电感 27.7 mH
电气时间常数 7.9 ms
反电动势常数 100.4 Vpeak/m/s
动子质量 6.1 kg
定子质量 7.0 kg/m
吸力大小 4.7 KN

PBM120-S3

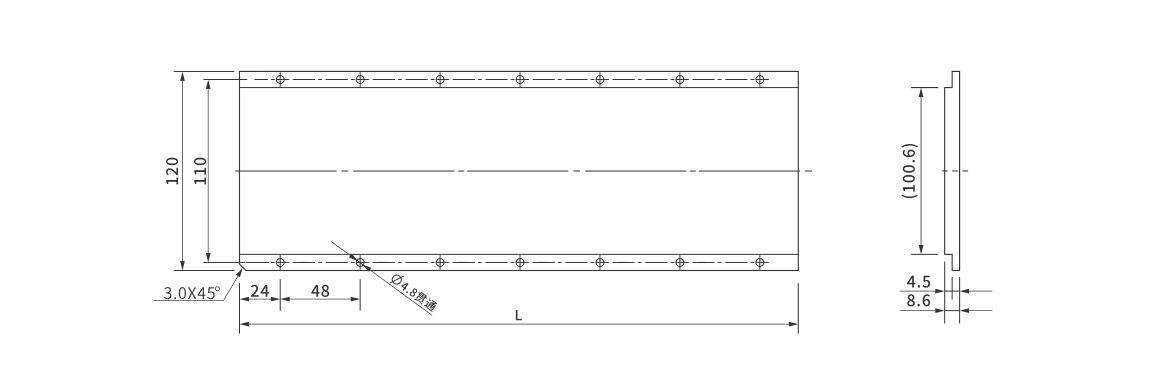

PBM120系列定⼦

PBM120系列定⼦

定子型号(P/N) 磁轨长度“TL”(mm) 孔数量“H”
PBM120-96TL-S 96 4
PBM120-240TL-S 240 10
PBM120-228TL-S 228 12

| 型号表示方式

PBM系列动⼦型号定义

PBM系列动⼦型号定义

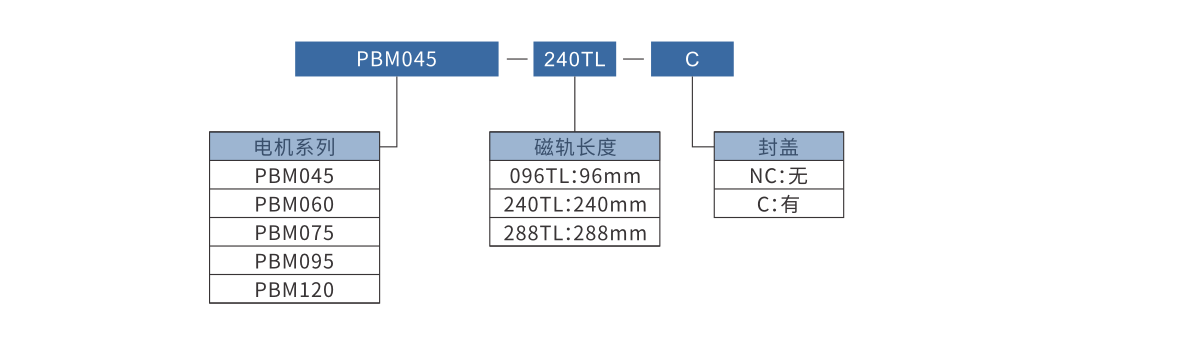

PBM系列定⼦型号定义

PBM系列定⼦型号定义

| 基本式样

| 容许负载力距表

| 对应控制器一览表
